Как да промените зареждаемата батерия на Condor XC-Mini
Това е захранващият адаптер с батерия за Xhorse Condor XC-Mini ключ машина за рязане. Няма нужда да свързвате инвертора на автомобила, акумулатора като захранване, лесно да се изпълнява. Подкрепете електрозахранването на домакинствата и запалката с цигари, за да ги зареждате или използвате като захранване.

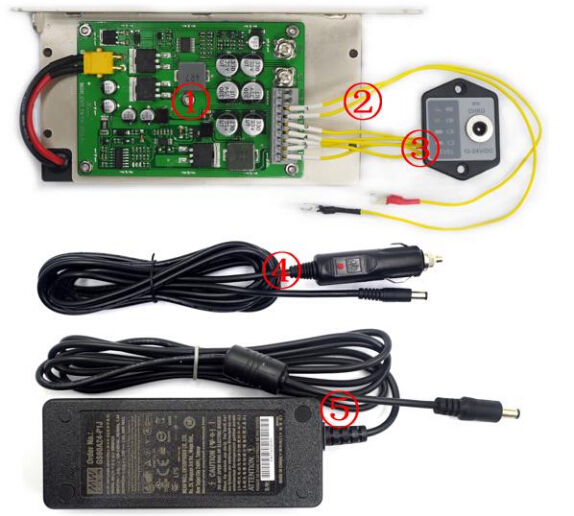

Списък на акумулаторна батерия на XC-Mini
① Основната платка ② Кабел от 6 и 7 ③ Модул за зарядно устройство и дисплей ④ Линия за зареждане на превозното средство ⑤ Adapter 220V
Спецификация на акумулаторна батерия на XC-Mini: Стандартно напрежение 25.9V Ограничено напрежение на заряд 29.4V Номинален капацитет 2500mAh Мощност Ra 73.5Wh
Забележка: Актуализираната версия на Condor XC-Mini Plus с вградена батерия скоро ще се появи. Не е нужно да променяте вече зареждаемата батерия. Инструкция как да смените вградената батерия на Condor MINI: Забележка: Моля, следвайте процедурата за работа в случай на повреда на основната платка, не свързвайте захранването по време на работа Внимание: За вашата сигурност не свързвайте захранването в следващите стъпки

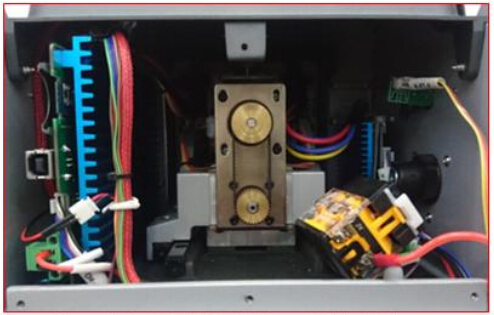

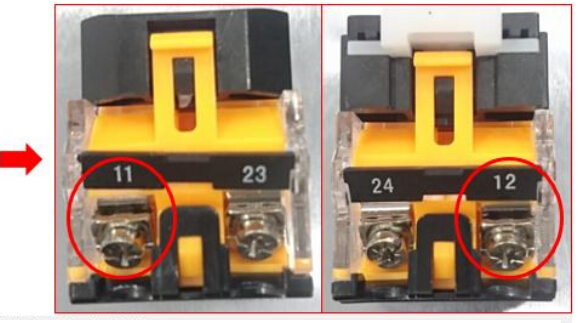

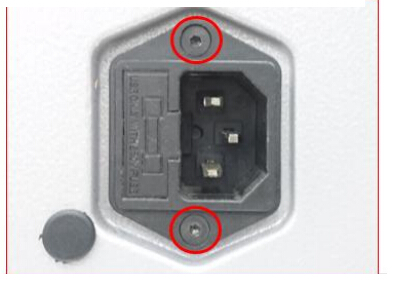

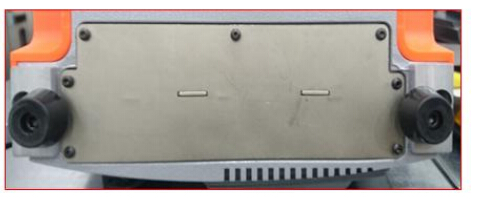

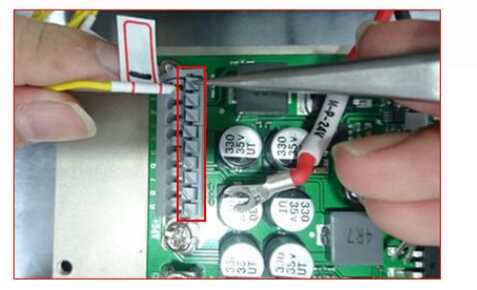

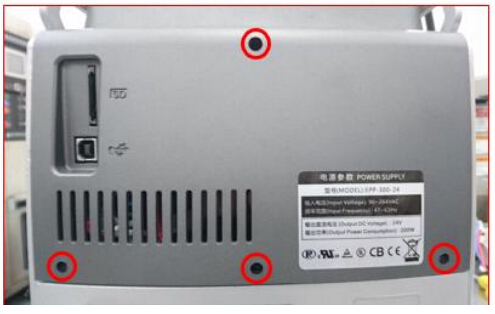

1, Свалете тези 4 винта, както показва картината 2, Натиснете двигателя навътре и задръжте бялата катарама, след което извадете модула за аварийно спиране, както показва картината 3, Разхлабете връзката на позиции 11 и 12 като показване на картината 4, използвайте винт, за да направите връзката тези два кабела, каквито са от позиции 11 и 12, както показва картината и използвайте ацетатна лента, закрепете добре връзката 5, Фиксирайте кабела 6 до позиция 12, кабел 7 за позиция 11, след това поставете модула за аварийно спиране и го фиксирайте добре 6, Свалете тези 2 винта като показване на картина 7, обърнете Mini Condor и свалете гуменото и стъпалото на крака 8, Извадете мощната платка и изключете всички кабели като показване на картината 9, Използвайте модула за зарядно устройство и дисплей, за да замените оригиналния интерфейс на захранването като показване на картина 10, Фиксирайте кабела в гнездото според номера между кабела и гнездото, уверете се, че много кабел ще се фиксира добре 11, Фиксирайте кабела от 24V и кабела на GND в правилната позиция, както показва картината 12, Свързване на мощност като картина показва след това се върна на Основната и го оправя добре 13, Фиксирайте всички кабели, след като върнете дънната платка, дънната платка трябва да е твърда, твърда, да управлявате отново кабелите, ако не, след това фиксирайте крачето и болтовете 14, Фиксирайте тези винтове като показване на картина 15, Екранът, светодиодът, дисплеят на зарядното устройство трябва да се включи, след като натиснете бутона за аварийно спиране, ако не, проверете отново връзката Забележка: Силата на звука ще се покаже със зелена светлина, светодиодът, който е означен с "CHRG", трябва да е зелен, ако е зареден, той ще бъде червен по време на зареждането. http://www.vvdishop.com/wholesale/power-supply-adapter-for-xhorse-condor-xc-mini.html
Списък на акумулаторна батерия на XC-Mini
① Основната платка ② Кабел от 6 и 7 ③ Модул за зарядно устройство и дисплей ④ Линия за зареждане на превозното средство ⑤ Adapter 220V
Спецификация на акумулаторна батерия на XC-Mini: Стандартно напрежение 25.9V Ограничено напрежение на заряд 29.4V Номинален капацитет 2500mAh Мощност Ra 73.5Wh
Забележка: Актуализираната версия на Condor XC-Mini Plus с вградена батерия скоро ще се появи. Не е нужно да променяте вече зареждаемата батерия. Инструкция как да смените вградената батерия на Condor MINI: Забележка: Моля, следвайте процедурата за работа в случай на повреда на основната платка, не свързвайте захранването по време на работа Внимание: За вашата сигурност не свързвайте захранването в следващите стъпки
1, Свалете тези 4 винта, както показва картината 2, Натиснете двигателя навътре и задръжте бялата катарама, след което извадете модула за аварийно спиране, както показва картината 3, Разхлабете връзката на позиции 11 и 12 като показване на картината 4, използвайте винт, за да направите връзката тези два кабела, каквито са от позиции 11 и 12, както показва картината и използвайте ацетатна лента, закрепете добре връзката 5, Фиксирайте кабела 6 до позиция 12, кабел 7 за позиция 11, след това поставете модула за аварийно спиране и го фиксирайте добре 6, Свалете тези 2 винта като показване на картина 7, обърнете Mini Condor и свалете гуменото и стъпалото на крака 8, Извадете мощната платка и изключете всички кабели като показване на картината 9, Използвайте модула за зарядно устройство и дисплей, за да замените оригиналния интерфейс на захранването като показване на картина 10, Фиксирайте кабела в гнездото според номера между кабела и гнездото, уверете се, че много кабел ще се фиксира добре 11, Фиксирайте кабела от 24V и кабела на GND в правилната позиция, както показва картината 12, Свързване на мощност като картина показва след това се върна на Основната и го оправя добре 13, Фиксирайте всички кабели, след като върнете дънната платка, дънната платка трябва да е твърда, твърда, да управлявате отново кабелите, ако не, след това фиксирайте крачето и болтовете 14, Фиксирайте тези винтове като показване на картина 15, Екранът, светодиодът, дисплеят на зарядното устройство трябва да се включи, след като натиснете бутона за аварийно спиране, ако не, проверете отново връзката Забележка: Силата на звука ще се покаже със зелена светлина, светодиодът, който е означен с "CHRG", трябва да е зелен, ако е зареден, той ще бъде червен по време на зареждането. http://www.vvdishop.com/wholesale/power-supply-adapter-for-xhorse-condor-xc-mini.html
